Wer SMT-Equipment an Fertigungsleitsysteme anbinden wollte, brauchte jahrelang individuelle Middleware, herstellerspezifische Protokolle und Integrationen, die bei jedem Maschinenwechsel neu aufgebaut werden mussten. Die Folge: Daten kamen zu spät, blieben in Silos oder waren einfach nicht vertrauenswürdig genug, um darauf zu reagieren. IPC CFX wurde geschaffen, um das zu ändern – und Europlacer gestaltet den Standard nahezu von Anfang an mit.
Was ist IPC CFX?
IPC-CFX – formal als Connected Factory Exchange bezeichnet und unter IPC-2591 normiert – ist ein offener Industriestandard, der festlegt, wie Fertigungsequipment, Software und Unternehmenssysteme miteinander kommunizieren.
Während frühere Ansätze zur Fabrikvernetzung nur einen Teil des Problems adressierten, deckt CFX alle drei Ebenen ab, die notwendig sind, damit Maschinen wirklich miteinander sprechen: das Transportprotokoll, das Daten über das Netzwerk bewegt, den strukturierten Nachrichteninhalt, der diesen Daten Bedeutung gibt, und das Kodierungsformat, das sie für jedes konforme System lesbar macht.
Der Standard wird von der GEA (Global Electronics Association), dem weltweiten Branchenverband der Elektronikindustrie, verwaltet und von der Industrie selbst verfasst und weiterentwickelt – von Equipmentherstellern, Softwareanbietern und Auftragsfertigern in gemeinsamer Arbeit. Er gehört keinem einzelnen Unternehmen, und für die Implementierung fallen keine Lizenzgebühren an.
Das Problem, für das IPC CFX entwickelt wurde
Vor IPC CFX erzählte eine typische SMT-Linie ihre eigene Geschichte in ihrer eigenen Sprache. Ein Bestückautomat des einen Herstellers, ein Drucker des nächsten und ein AOI eines dritten lieferten jeweils Daten in Formaten, die sonst niemand verstand. Die Anbindung an ein MES bedeutete individuelle Integrationsarbeit – teuer, fragil und bei jedem Software- oder Equipment-Update erneut fällig.
Über die Budgetwirkung hinaus: Sind Daten in den Maschinen eingeschlossen, entscheiden Produktionsverantwortliche auf Basis unvollständiger Informationen. Bauteilrückverfolgbarkeit wird zur Handarbeit. Und Echtzeittransparenz über eine ganze Linie ist etwas, das Berater versprechen und selten liefern.
IPC CFX verändert jedoch die Ausgangslage. Da jede IPC CFX-konforme Maschine dieselbe Sprache spricht, lässt sich diese Integrationsarbeit auf Konfiguration reduzieren. Daten fließen in Echtzeit. Und weil der Standard offen ist, vermeiden Hersteller die Abhängigkeit vom Ökosystem eines einzelnen Anbieters.
Wie IPC CFX funktioniert
Transport
IPC CFX nutzt AMQP 1.0 (Advanced Message Queuing Protocol) als Kommunikationsprotokoll. AMQP 1.0 ist im Finanzsektor fest etabliert, wo es sehr große Datenmengen zuverlässig und sicher übertragen muss.
Es unterstützt sowohl die direkte Punkt-zu-Punkt-Kommunikation zwischen Endpunkten als auch Broker-basiertes Publish/Subscribe-Messaging. Hersteller oder Integratoren müssen dafür keine komplexe Broker-Infrastruktur betreiben. Die meisten Implementierungen benötigen lediglich eine Netzwerkadresse und ein AMQP-Ziel.
Inhalt
Anstatt für jede Maschinenklasse einen festen Nachrichtensatz zu definieren, organisiert IPC CFX seine Inhalte in fähigkeitsbasierten Topics. Eine Maschine implementiert nur die Topics, die ihrer tatsächlichen Funktion entsprechen: Ein Bestückautomat implementiert Bestückungs-Topics, eine Maschine mit integrierter SPI-Funktion ergänzt sie um Inspektions-Topics.
In der Praxis erhält damit jede Maschine einen eigenen IPC CFX-Fingerabdruck, der sich an ihren Fähigkeiten orientiert und nicht an einer starren Vorlage für ihre Kategorie.
Kodierung
Die Daten werden in JSON (JavaScript Object Notation) kodiert – ein Format, das kompakt ist, in Entwicklungsumgebungen breit unterstützt wird und sich sowohl von Menschen als auch von Systemen unkompliziert lesen lässt.
JSON wurde bewusst gewählt, um die für die Nachrichtenübertragung benötigte Bandbreite zu reduzieren und die Implementierung für Softwareentwickler so einfach wie möglich zu machen.
IPC CFX: Was damit möglich wird
Europlacer und IPC CFX: Unsere Rolle im Standard
Europlacer ist nicht einfach ein Unternehmen, das IPC CFX implementiert hat. Wir gehören zu den weltweit ersten Maschinenherstellern, die die IPC CFX-Zertifizierung erreicht haben. Zudem sind wir ein maßgebliches und aktives Mitglied des IPC CFX A-Teams – der Arbeitsgruppe, die den Standard selbst entwickelt und verfeinert.
Das bedeutet: Die Vorschläge, die Europlacer aus tiefem Wissen über High-Mix-Produktionsumgebungen einbringt, prägen die Weiterentwicklung von IPC CFX. Wenn Teile des Standards präzisiert oder erweitert werden müssen, um realen Szenarien gerecht zu werden, sitzt Europlacer mit am Tisch. Unsere Implementierung ist kein Aufsatz, sondern direkt in die Maschinensteuerungssoftware ii-RC eingebaut.
In der Praxis macht dieser Unterschied für Kunden viel aus. Wer mit einem Hersteller arbeitet, der den Standard mitgeschrieben hat, erhält eine gründliche Implementierung, vorhersehbares Verhalten und künftige IPC CFX-Versionen als Priorität statt als nachträgliche Ergänzung.
Entsprechend veröffentlichen alle aktuellen Bestückautomaten von Europlacer sowie der Schablonendrucker ii-P7 nativ einen umfassenden Satz an IPC CFX-Ereignissen – Maschinenzustandswechsel, Produktionsstarts und -stopps, Bestückdaten, Fehlerereignisse und Fehlerbehebungen, Bediener-Anmeldungen, Rezeptänderungen und Materialverbrauch – ohne zusätzliche Hardware oder Middleware.
IPC CFX in den Europlacer-Produkten

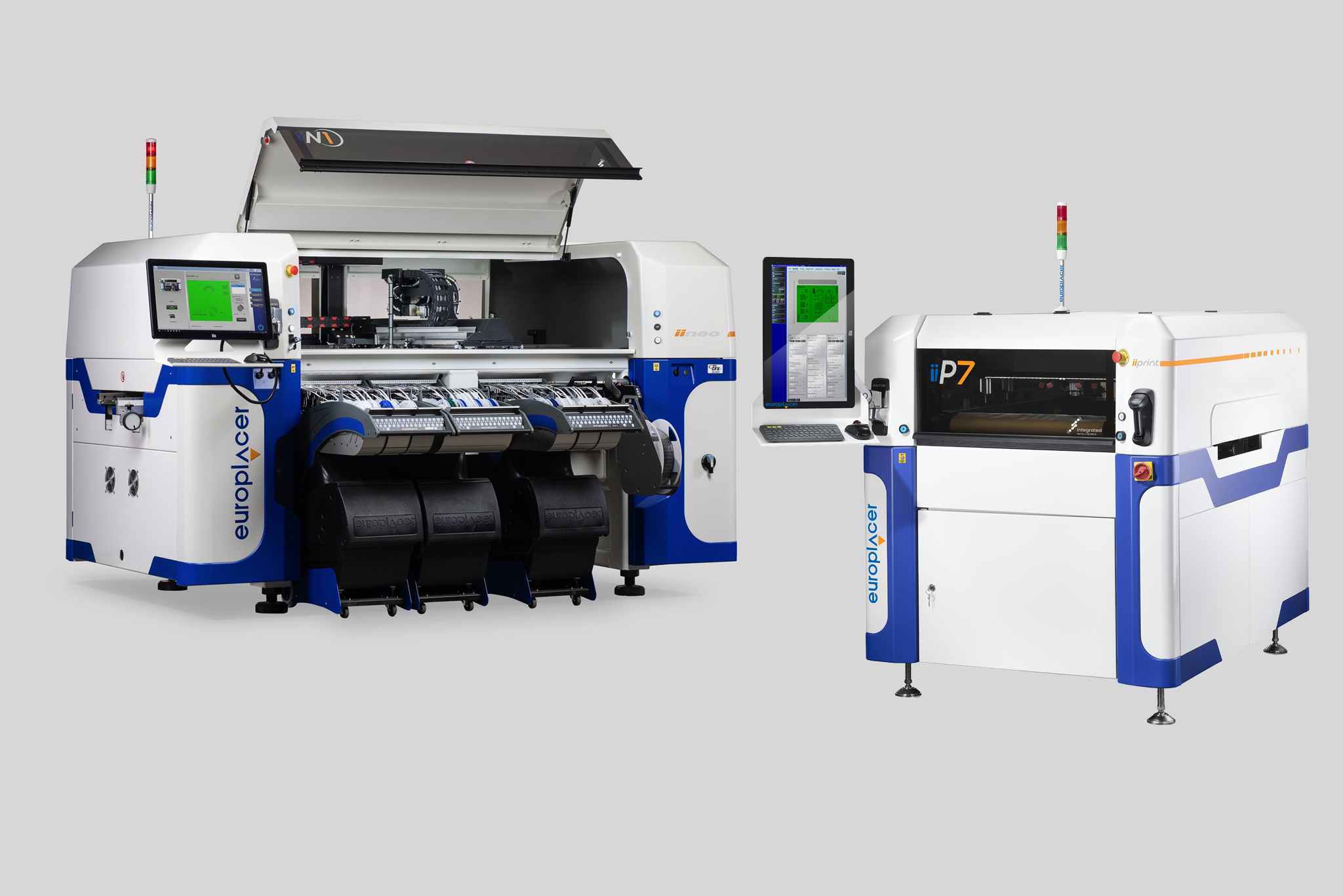

Bestückautomaten und Schablonendrucker ii-P7 – Alle aktuellen Bestückautomaten von Europlacer und der Schablonendrucker ii-P7 unterstützen IPC CFX nativ über die ii-RC-Software. Der vollständige Nachrichtensatz umfasst Produktionsrückverfolgbarkeit, Materialmanagement, Fertigungsauftragsverwaltung und Berichte zur Maschinenleistung.
ii-Tab – Der mobile Produktionsbegleiter von Europlacer nutzt IPC CFX als Datenquelle: Er empfängt Maschinenereignisse in Echtzeit und stellt sie den Bedienern in der Fertigung dar. Rüsthinweise, Auftragsstatus und Materialinformationen laufen alle über den Standard.
EPiiCENTRE – Die Fabrikintelligenz-Plattform von Europlacer bündelt IPC CFX-Daten sowohl von Europlacer-Maschinen als auch von IPC CFX-konformem Equipment anderer Hersteller und ermöglicht so Linienüberwachung, OEE-Analyse und proaktive Wartung über die gesamte Produktionsumgebung hinweg.
ii-RC-Software – IPC CFX ist im Kern von ii-RC integriert und nicht als Option ergänzt. Die Konfiguration erfolgt über den ii-Configurator, und das System hält eine persistente Nachrichten-Queue, die die Datenintegrität selbst bei Netzwerkunterbrechungen bewahrt.
