La solution haute cadence
Le haut de gamme de la ligne atom avec un Chip shooter capable de poser 100,000 cph pour des besoins de volume important toujours dans le recherche de préserver la flexibilité.
Description

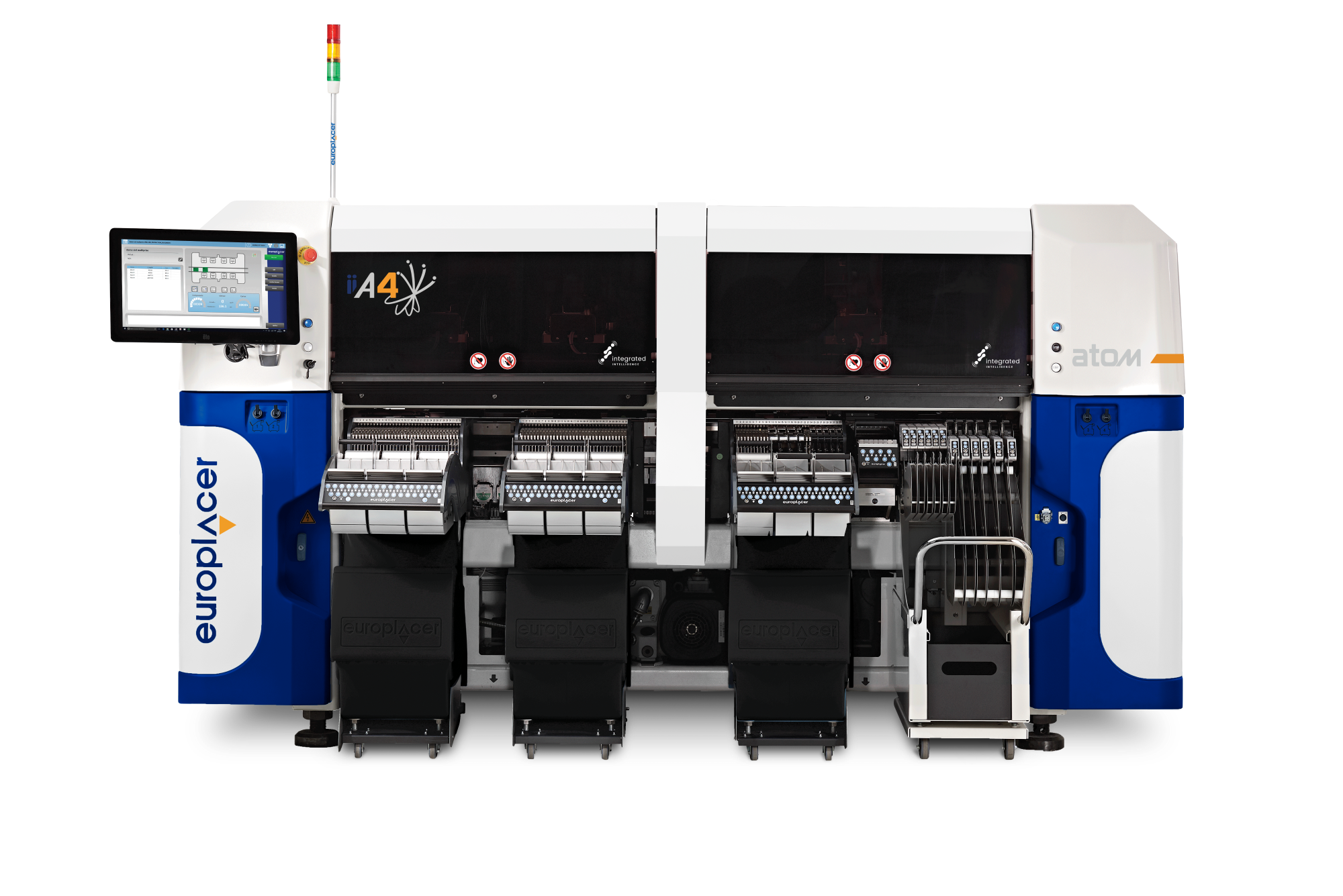

La gamme atom est conçue à partir de deux châssis court et long, capable de recevoir plusieurs configurations pour répondre à des exigences de flexibilité et/ou de cadences importante. Les atom peuvent recevoir les têtes Tornado mais aussi les têtes rapides Pulsar. ii-A4 est équipée de quatre têtes Pulsar sur un châssis long.
Côté conditionnement,
ii-A4 peut recevoir 264 références de composants (équivalent 8 mm) exclusivement en bobines ou sticks positionnés sur les trolleys et ii-Carts.
Côté châssis,
ii-A4 reçoit deux moteurs linéaires en X et quatre moteurs linéaires en Y, des magasins à buses intelligentes, deux testeurs de composants, un convoyeur intelligent capable d’optimiser l’arrêt de la carte pour minimiser les déplacements des têtes. En conséquence plus de butées mécaniques. Taille maximale des cartes 825 mm x 715 mm.
Côté logiciel :
- La création automatisée des programmes optimisés à partir de Valor PP de Siemens.
- La reconnaissance automatique des chargeurs sur la machine.
- La possibilité de poser de façon aléatoire les chargeurs dans la machine.
Reconnaissance automatique des buses par caméra, compensation automatique de la déformation du PCB (3DPS). Ce système breveté garantit un contrôle en boucle fermée des forces de prise et de pose pour chacun des composants. Ainsi même si le circuit imprimé flèche sur le convoyeur le 3DPS contrôle en permanence la hauteur du circuit et compense les écarts à la pose.
Caractéristiques / Avantages
Têtes à Pipettes Pulsar
4 têtes à pipettes Pulsar avec 8 buses codées
Testeur électrique
Testeur électrique Rohde & Schwarz avec calibration indépendante (UKAS / NIST / PTB…etc)
Buses et chargeurs spéciaux
Réalisation de buses et chargeurs spéciaux sur demande
Caractéristiques Techniques
| ii-A4 | |
|---|---|
| Gamme de composants | 01005 au 13mm x 13mm |
| (avec caméra fixe) | – |
| Hauteur maximale des composants | 7mm |
| Chargeurs bandes | 4mm à 24mm |
| Capacité de chargement | 264 positions x 8mm |
| Chargeur interne | – |
| Têtes de placement | 4 têtes Pulsar |
| Taille max. de PCB | 825mm x 715mm |
| Vitesse de placement | 104,000cph |
| Précision du placement | 22um (QFPS) TO 50um (CHIPS) @ 3 Sigma |
Options / Accessoires
Machine
- Convoyeur à largeur automatisée
- Convoyeur cartes lourdes
- Convoyeur cartes larges
Logiciels et programmation
- Préparation hors ligne
- Gestion de stock
- Traçabilité
- Logiciel PROMON
Chargeurs
- Distributeur d’étiquettes
- Chargeurs spéciaux sur demande
