ii-P7 Sérigraphie CMS

Une Solution de sérigraphie premium
ii-P7 est une machine haut de gamme, rapide, ultra performante et conçue pour optimiser l’entretien. C’est la seule machine capable de poser les étiquettes code barres garantissant ainsi la traçabilité dès la sérigraphie.



Vitesse

Temps de cycle de 5 secondes
Installation rapide

Flexibilité

Changement de série rapide
Prototypage
Grande surface d’impression

Précision

Répétabilité exceptionnelle
20 µm @ 6 sigma 2Cpk
Double caméra mobile

ii-P7 d’Europlacer est une machine de sérigraphie premium offrant des performances exceptionnelles et des caractéristiques uniques. Elle est équipée d’encodeurs linéaires de 1 micron sur chaque axe, assurant une précision constante pour des sérigraphies parfaitement définies.

Contrôlée par notre nouveau logiciel ii-PS, ii-P7 s’intègre parfaitement dans les environnements de production high-mix et high-volume.

En outre, elle offre des fonctionnalités de distribution de crème à braser et de colle via ADu+ et prend en charge les étiquettes à codes-barres via le système S-Track, ce qui permet une traçabilité complète du processus dès le début de la production.

PDu - Paste Dispense Unit
Système de nettoyage à passage unique
ADu - Advanced Dispense Unit
S-Track - placement d'étiquettes
30 mm d'espace sous le PCB
Inspection du boudin de crème

Caractéristiques / Avantages

Temps de cycle de 5 secondes

Le temps de cycle standard est de 9 secondes. Une mise à jour du logiciel en mode Velocity ou Velocity+ offre respectivement un temps de cycle de 7 ou 5 secondes avec le même niveau de précision.

Système de nettoyage d’écran à passage unique

Notre système de nettoyage en un seul passage ainsi que le changement rapide de la cartouche permettent de gagner du temps et d’améliorer l’efficacité du processus.

PDu (unité de distribution de pâte)

Le système de distribution de pâte, ou PDu, permet d’appliquer automatiquement des quantités contrôlées de pâte à souder sur le pochoir. La pâte peut être distribuée de manière intelligente à partir de tubes de 600 g au début ou pendant un cycle de production.

SmartCal 2

SmartCal2 recueille 88% de données supplémentaires en seulement 90 secondes, pour une précision et une répétabilité optimales.

ADu+

ADU+ permet d’appliquer la crème à braser et la colle avec précision.

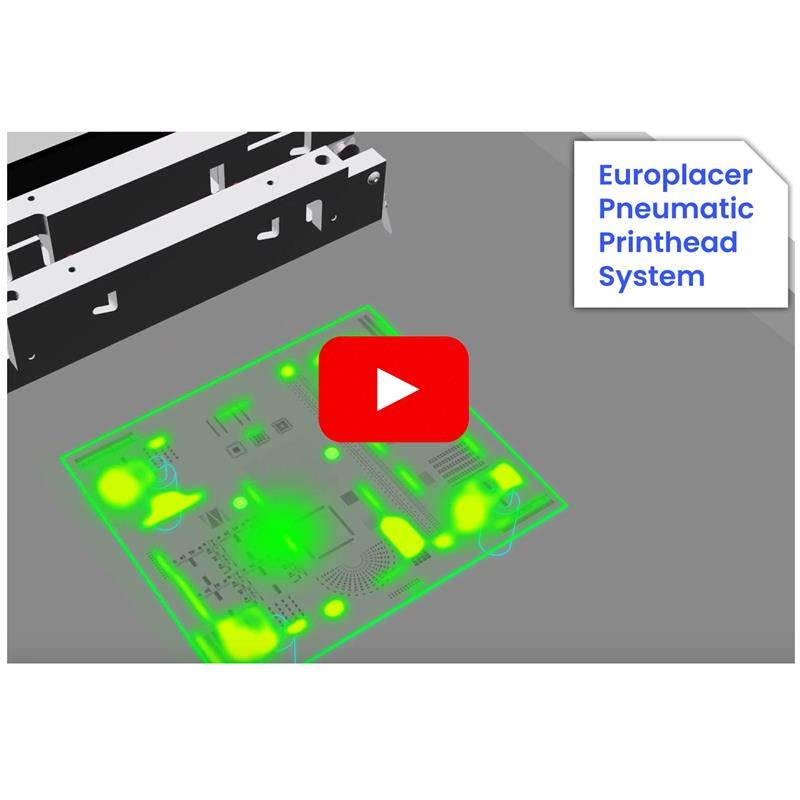

Technologie pneumatique de sérigraphie

Un système d’impression qui ajuste la pression en temps réel. Sans délai, sans calibration, sans usure mécanique. Regardez la vidéo sur YouTube.

S-Track Placement des étiquettes

Place des étiquettes à code barres pour une traçabilité complète du processus.

Caractéristiques Techniques

  ii-P7
Taille maximale de la carte 610mm (x) x 515mm (y)
Taille minimale de la carte 45mm (x) x 45mm (y)
Poids maximal de la carte 1Kg (2.2lb)
Epaisseur de la carte 0.2mm (0.008”) to 8mm (0.315”)
Répétabilité totale du process 20µm @ 6 sigma 2Cpk
Vitesse d’impression 5-250mm/s
Durée du cycle

9 s – Standard*

7 s – Velocity*

5 s – Velocity+*

*Hors éléments du process
