La Plateforme productive Tout-en-un

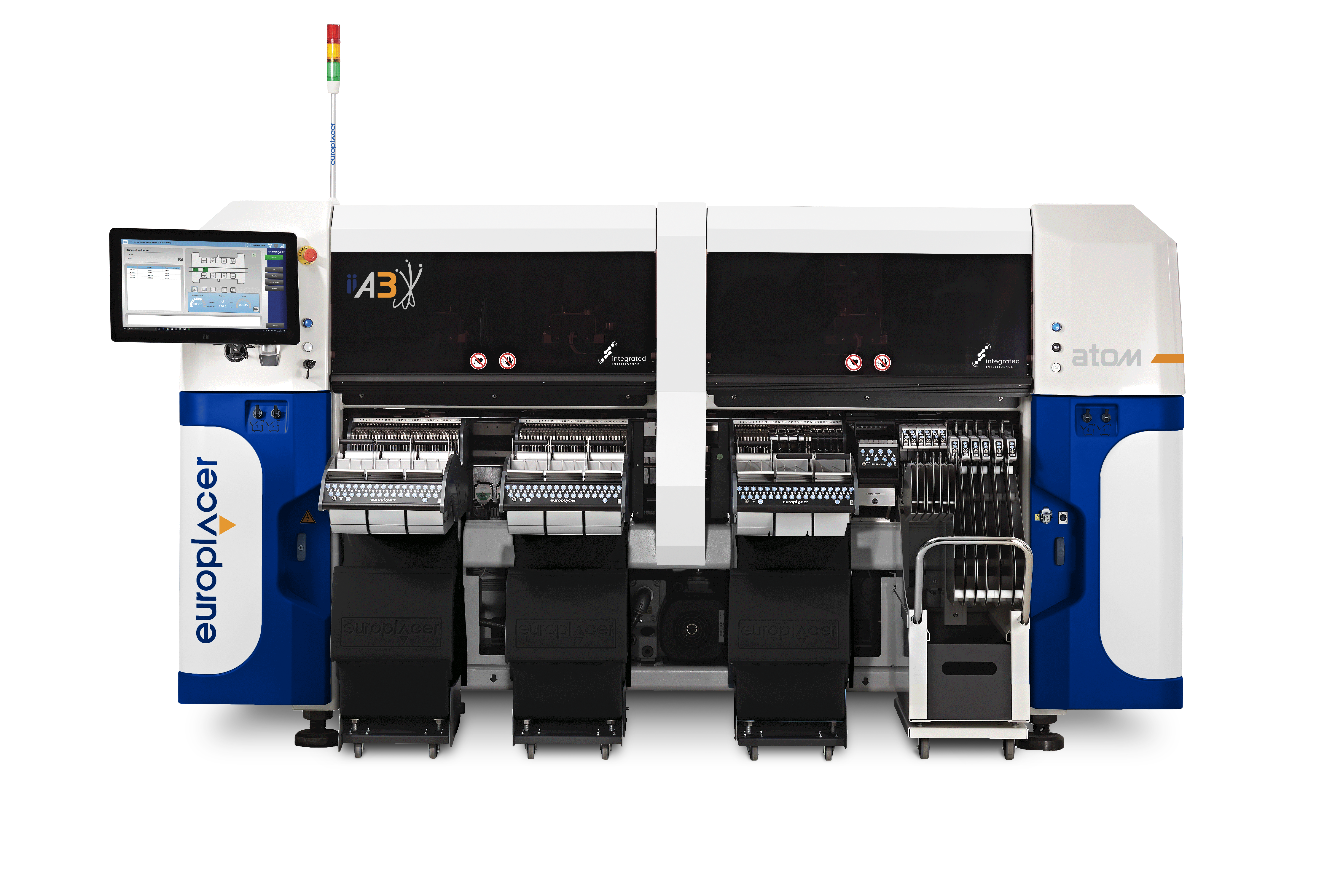

La machine de placement haute cadence ii-A3 allie flexibilité et vitesse grâce à l’utilisation dans une même machine de deux têtes Pulsar pour la pose des petits composants et d’une tête Tornado pour la pose des composants plus grands et plus gros. ii-A3 s’impose aux industriels qui souhaitent conjuguer souplesse et gros volume.
Description
La gamme atom est conçue à partir de deux châssis court et long, capable de recevoir plusieurs configurations pour répondre à des exigences de flexibilité et/ou de cadences importante. Les atom peuvent recevoir les têtes Tornado mais aussi les têtes rapides Pulsar. ii-A3 est équipée de deux têtes Pulsar et d’une tête Tornado sur un châssis long.
Côté conditionnement,
ii-A3 dispose d’un plateau interne capable de recevoir les composants en vrac, en plateaux mais aussi bouts de bandes. Les composants conditionnés en bobines ou en sticks seront positionnés sur les trolleys et ii-Carts pouvant recevoir jusqu’à 33 références de 8 mm de largeur max. soit au total 264 références max. en bobines et une zone plateau capable de recevoir jusqu’à 5 plateaux Jedec.
Côté châssis,
ii-A3 reçoit deux moteurs linéaires en X et 3 moteurs linéaires en Y, des magasins à buses intelligentes, deux testeurs de composants, une caméra fixe pour la pose des composants spéciaux, un convoyeur intelligent capable d’optimiser l’arrêt de la carte pour minimiser les déplacements des têtes. En conséquence plus de butées mécaniques. Taille maximale des cartes 865 mm x 715 mm.
Côté logiciel :
- La création automatisée des programmes optimisés à partir de Valor PP de Siemens.
- La reconnaissance automatique des chargeurs sur la machine.
- La possibilité de poser de façon aléatoire les chargeurs dans la machine.
Reconnaissance automatique des buses par caméra, compensation automatique de la déformation du PCB (3DPS). Ce système breveté garantit un contrôle en boucle fermée des forces de prise et de pose pour chacun des composants. Ainsi même si le circuit imprimé flèche sur le convoyeur le 3DPS contrôle en permanence la hauteur du circuit et compense les écarts à la pose.
Caractéristiques / Avantages
Têtes à Pipettes Pulsar
2 têtes à pipettes Pulsar avec 8 buses codées
Tête à Barillet
1 tête à barillet avec 8 buses codées
Testeur électrique
Testeur électrique Rohde & Schwarz avec calibration indépendante (UKAS / NIST / PTB…etc)
Plateaux Matriciels Internes
ii-A3 est équipée d’un plateau interne capable de recevoir jusqu’à 5 plateaux Jedec et les composants en vrac.
Pas de limitation des composants
Chaque buse peut placer tous les types de composants, pour un véritable équilibrage des lignes, sans aucune limitation
Chargeurs et buses spéciaux
Chargeur de grande taille pour connecteurs et autres applications et buses spéciales à la demande réalisées en quelques jours
* En option
Caractéristiques Techniques
| ii-A3 | |
|---|---|
| Gamme de composants | 01005 au 50mm x 50mm |
| (avec caméra fixe) | 99mm x 99mm (au délà, sur demande) |
| Hauteur maximale des composants | 34mm |
| Chargeur bandes | 4mm à 104mm |
| Capacité de chargement | 264 positions x 8mm |
| Plateau interne | 5 plateaux Jedec |
| Têtes de placement | 2 têtes Pulsar 1 tête Tornado |
| Taille max. de PCB | 865mm x 715mm |
| Vitesse de placement | 65,000 cph |
| Précision du placement | 22um (QFPS) TO 46um (CHIPS) @ 3 Sigma |
Options / Accessoires
Machine
- Caméra fixe haute résolution
- Convoyeur à largeur automatisée
- Convoyeur cartes lourdes
- Convoyeur cartes larges
Logiciels et programmation
- Préparation hors ligne
- Gestion de stock
- Traçabilité
- Logiciel PROMON
Chargeurs
- Distributeur d’étiquettes
- Bols vibrants pour vrac,
- Distributeur de billes
- Fluxeur PoP
- Séquenceur de plateaux
- Chargeurs spéciaux sur demande
