La référence en matière de prototypage
Avec ii-N1 dans votre ligne de production, vous n’aurez jamais à dire non. La machine est construite sur la technologie unique d’Europlacer, conçue pour répondre à toutes les exigences de l’assemblage en montage en surface, sans compromis. Avec la nouvelle machine ii-N1, vous augmenterez votre productivité et obtiendrez des performances supérieures pour n’importe quelle application d’assemblage.
Conformément aux normes d’Europlacer, la ligne d’équipement de placement CMS iineo est une structure unique et innovante, capable de multiples configurations. L la caractéristique la plus importante de cette plateforme est la grande capacité de chargement.
Sur la plupart des machines « pick and place », les têtes ne peuvent placer qu’une gamme restreinte de composants. Ce qui rend la production encore plus complexe et coûteuse. Il est en effet impossible d’équilibrer efficacement une seule machine, sans parler d’une ligne complète. C’est pourquoi la machine de placement CMS iineo dispose de véritables capacités d’équilibrage de ligne. Les têtes et toutes les positions de buse sont capables de placer tous types de composants. Ainsi, vous n’avez pas à faire de compromis sur les positions des chargeurs ou la vitesse de traitement, la production peut se dérouler aussi efficacement que possible.

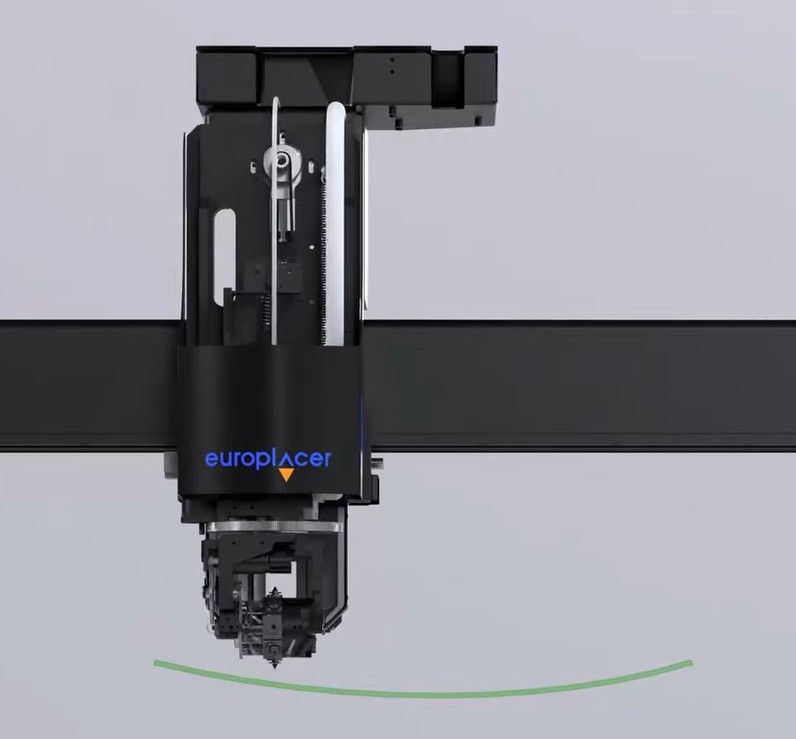

Tout d’abord, la gamme iineo est équipée de moteurs linéaires et de caméras numériques. De plus, elle est dotée de caractéristiques uniques d’Europlacer telles que Integrated Intelligence™, les chargeurs intelligents, les buses intelligentes et le 3DPS. 3DPS garantit un contrôle en boucle fermée des forces de prélèvement et de placement pour tous les composants. Il est important de noter que la gamme iineo est capable de produire de très grandes cartes, puisqu’elle peut être configurée pour gérer des PCB de taille 1610 mm x 600 mm.
Caractéristiques / Avantages
Tête Tornado
ii-N1 est dotée d’une seule tête barillet avec 8 ou 12 buses intelligentes.
Testeur électrique
Test des composants électriques avec calibration indépendamment vérifiable (UKAS / NIST / PTB…etc)
Convoyeur intelligent
Augmente la productivité sans étapes mécaniques, tout en optimisant automatiquement la position d’arrêt de la carte pour une productivité maximale.
Aucune limitation de composants
Chaque buse peut placer tous les types de composants, pour un réel équilibrage de la ligne.
Plateaux matriciels internes
ii-N1 prend en charge jusqu’à 10 plateaux matriciels internes Jedec et les composants en vrac.
Gamme de chargeurs / buses
Chargeur de buses spéciales et intelligentes
* En option
Données techniques
| ii-N1 | |
|---|---|
| Gamme de composants | 03015m à 50mm x 50mm |
| (avec caméra fixe) | 99mm x 99mm* |
| Hauteur maximale des composants | 34 mm (31 mm avec 12 buses) |
| Chargeur : Bandes | de 4 mm à 104 mm |
| Chargeur : Capacité | 264 positions x 8mm |
| Chargeur : Interne | 10 plateaux matriciels |
| Têtes de placement | 1 tête Tornado 8 ou 12 buses |
| Taille maximale du circuit imprimé | 1610 mm x 600 mm |
| Vitesse de placement maximum | 15 390 cph** |
| Précision de placement | 22µm (QFPS) à 46µm (CHIPS) @ 3 Sigma |
* avec 8 buses Tornado avec distributeur de plateau Matrix avec moins de cales ou avec chargeur de plateau automatique avec support de plateau spécifique
** avec 12 buses – Conditions de test optimales en usine
Options / Accessoires
Machine
- Caméra fixe orientée vers le haut pour les composants de grande taille et à pas très fin
Logiciel et programmation
- Préparation hors ligne
- Gestion des stocks
- Traçabilité complète
- Logiciel PROMON
Chargeurs
- Codes-barres
- Chargeur vrac
- Chargeurs de billes pour BGA
- Flux feeder & PoP processing
- Séquenceur de plateaux
