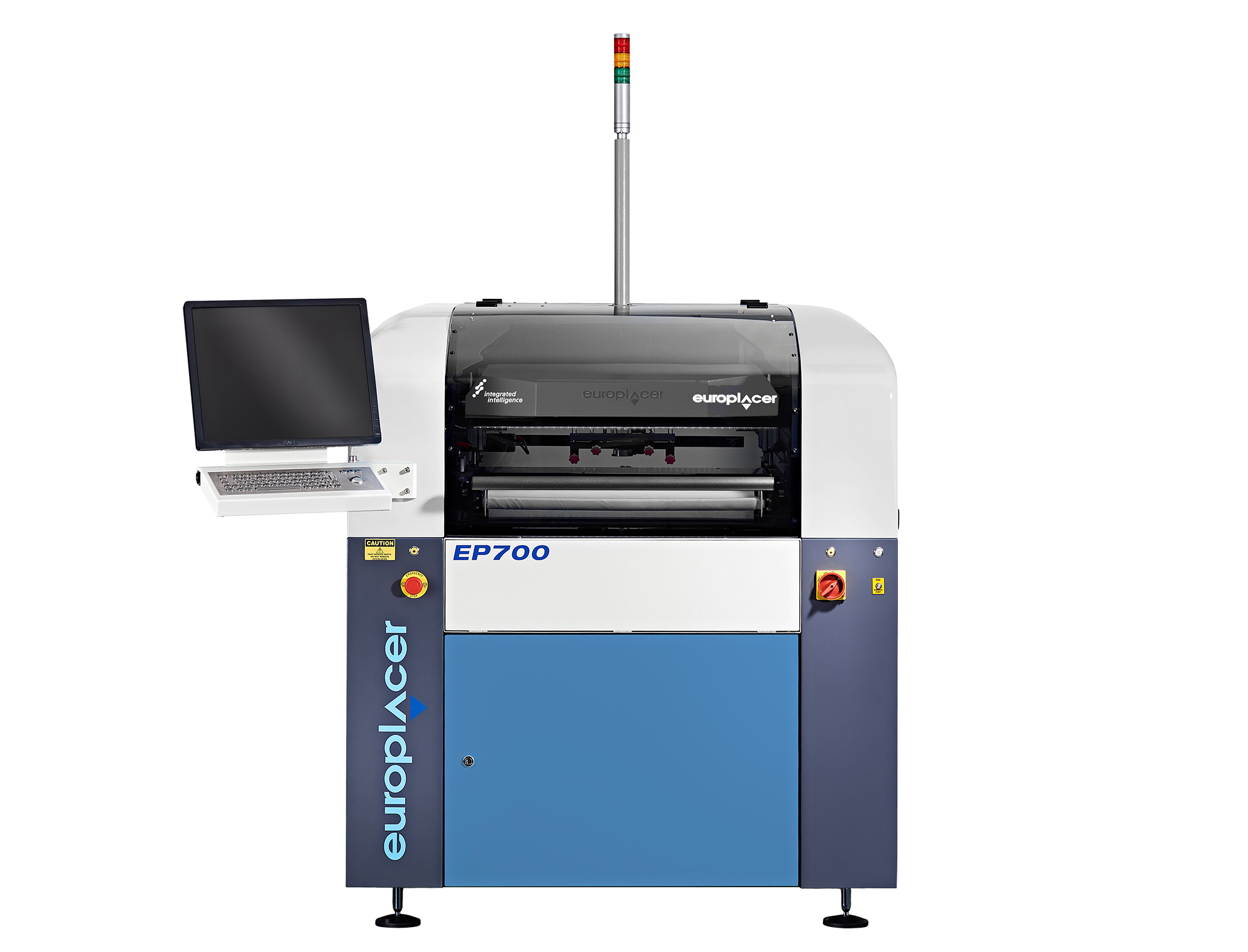

Sérigraphie à haute flexibilité
Description
Conçue en connaissant les contraintes des PMEs, nous avons privilégié la facilité d’utilisation, la performance et le retour sur investissement rapide, tout en choisissant des solutions technologiques très modernes, comme par exemple les encodeurs linéaires à résolution de 1µm. Une suite de logiciels intuitifs rend la machine entièrement contrôlable et intuitive.
Les machines de sérigraphie sont entièrement équipées, en standard, de nombreuses fonctionnalités telles que l’ajustement automatique de largeur des rails, le chargement automatique du pochoir, un puissant nettoyeur de pochoir entièrement programmable et même une inspection automatique de la pâte sur le pochoir.
Tout ce dont vous avez besoin pour effectuer une sérigraphie CMS sur des cartes technologiquement complexes.
Le système de transport de cartes comprend un arrêt de carte entièrement programmable et utilise un serrage à commande pneumatique pour ces cartes.
Le système est compatible SMEMA pour faciliter l’intégration avec les lignes de production CMS entièrement automatisés.
Caractéristiques / Avantages
Système de Vision
Dual Roving camera (DRc) de Speedprint aligne avec haute précision la carte et le pochoir et vérifie la présence du cordon de crème à braser sur le pochoir.
SmartCal
SmartCal, une technologie d’auto-calibration simple et rapide qui peut être réalisée par un conducteur de ligne en moins de 30 secondes. Le SmartCal vous garantit une précision et répétabilité optimale pour du très long terme.
Outillage Laser
L’option d’outillage laser de la série EP700 est une aide précieuse pour positionner rapidement et précisément les pions de support magnétique aux bons endroits pour les PCB double face.
S-Track pose d’étiquettes
S-Track permet de placer des étiquettes de code-barres n’importe où sur le circuit imprimé après l’impression pour les sérigraphies de la série EP700. Introduit la traçabilité plus tôt dans le process de production.
Caractéristiques Techniques
| EP700 | |
|---|---|
| Max Board Size | 610mm x 515mm |
| Min Board Size | 45mm x 45mm |
| Machine alignment repeatability | 12.5μm @ 6 sigma 2Cpk |
| Full process repeatability | 20μm @ 6 sigma 2Cpk |
| X/Y PCB alignment | +/- 5mm |
| Squeegee pressure | 1Kg to 20Kg |
| Print speed | 5mm/sec to 250mm/sec |
| Clamping thickness | 0.2mm to 8mm |
| ADu+ | No |
| Dimensions | 1224 W x 1591 D x 1285 H |
Options / Accessoires
Modules complémentaires
Auto Dispense
S-Track pose d’étiquettes
Outillage Laser
